用于連軋連鑄機械

您當前所在的位置：首頁 -> 產品中心 -> 用于連軋連鑄機械

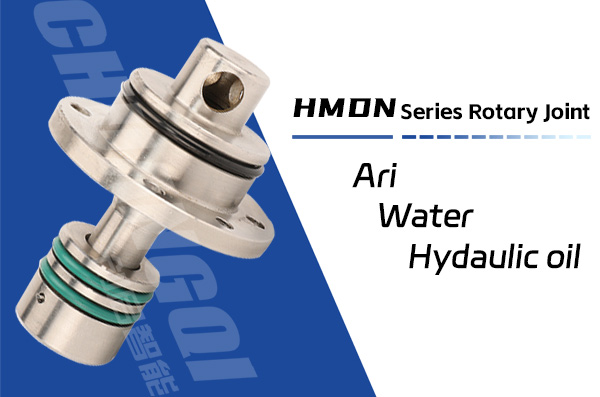

HMDN型埋入式旋轉接頭

發表時間：2023-10-14 15:56:16 | 點擊率：138

產品特點

PRODCUT FEATUREA

HMDN型埋入式旋轉接頭內部采用平衡式機械密封，密封元件采用耐高溫、耐磨損、自潤滑的材料精密加工而成；密封元件磨損后會由日本進口631不銹鋼材質耐高溫補償彈簧進行補償。安裝采用埋入式連接，切記安裝端面及安裝孔加工要求Ra1.6以上，以保證安裝密封可靠性，

完全安裝在軸承蓋及輥子內部，無需金屬軟管外面沒有管道；
單簧（HNDND）和多簧（HMDNS）補償結構；
生產線現場拆卸密封包，節約60%維護維修成本；
碳化鎢機械密封元件，抗雜質；
浮動式結構設計，可承受±0.5mm軸頭跳動；
最大8mm軸向位移補償輥軸熱膨脹；
整體不銹鋼、銅合金材質，可長期用于通水環境；
*可根據用戶提供圖紙非標訂制生產。

技術參數

PATMETERS

介質 水最大使用壓力：	DN	15~20	230 PSI	18 bar
介質 空氣最大使用壓力：		15~20	230 PSI	18 bar
介質 冷卻液最大使用壓力：		15~20	230 PSI	18 bar
最高使用速度（轉子）：
	DN		100 RPM	100 min-1
最高使用溫度：	121℃		＞121℃ 請咨詢創啟旋轉接頭

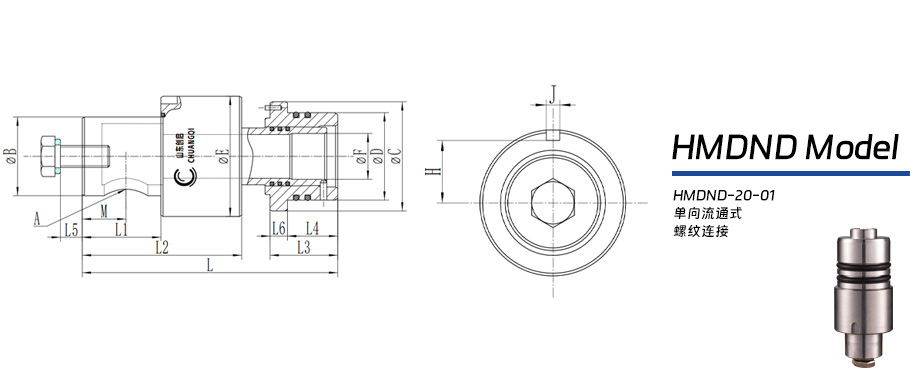

HMDND型連鑄機埋入式旋轉接頭 - 單向流通式 - 螺紋連接
DN	Model	A	B	C	D	E	F	G	H	J	L	M	L1	L2	L3	L4	L5	L6
15	HMDND-15A-01	12	25	35	27	41	16	M8	16.5	5	85.5-8	9	18	46	28	20	6	8
20	HMDND-20A-01	16	36	50	40	55	20	M10	23.5	5	117-8	20	36	73	31	23	10	8
注：可根據拉矯機、連軋機、連鑄機、扇形鍛實際安裝尺寸訂制。

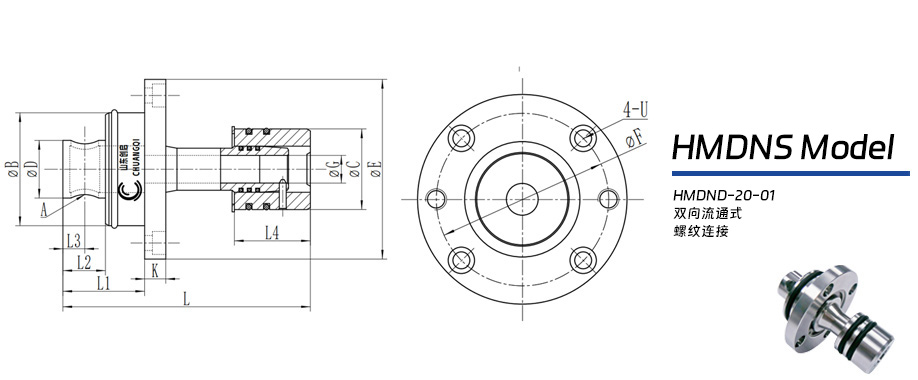

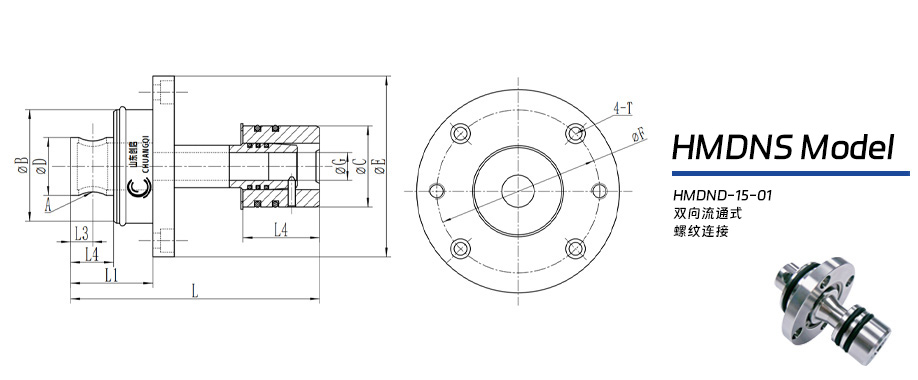

HMDNS型連鑄機埋入式旋轉接頭 - 雙向流通式 - 螺紋連接
DN	Model	A	B	C	D	E	F	G	K	L	L1	L2	L3	L4	T-U
15	HMDNS-15A-01	12	49	35	25	78	64	12	10	107.5	35.5	18.5	9.5	33	4-Φ6.5
20	HMDNS-20A-01	16	59	45	32	100	80	16	12	131	45	25	13	40	4-Φ6.5
注：可根據拉矯機、連軋機、連鑄機、扇形鍛實際安裝尺寸訂制。
